亚洲高清在线看丨欧美成人短视频丨国产日产欧产精品精品首页丨欧美自拍三级丨精产国品一二三产区区别在线观看丨台湾一级视频丨香港一级淫片免费放丨wwwxxx在线观看丨av在线进入丨朝鲜交性又色又爽又黄丨www.色就是色.com丨欧美视频一区二区三区四区丨97久久精品无码一区二区天美丨人与动牲交av免费丨日韩亚洲欧美在线com丨试看120分钟做受小视频丨妩媚尤物娇喘无力呻吟在线视频丨国产精品美女久久丨99久久免费看少妇高潮a片特黄丨中文无码不卡人妻在线看丨www.人人干丨欧美黄绝喷潮片丨2021国产精品午夜久久丨www国产精品com丨国产黄色影视

2in1 灌漿工藝在鉆孔方面比發泡聚氨酯工藝有絕對優勢。原因如下：

對裂縫所在的混凝土破壞程度不一樣

鉆孔實際上是剪開+銑開的過程。裂縫在產生過程中，裂縫所在的混凝土位置就出現了隔斷，甚至于本身強度不高等原因。如果繼續在此處鉆孔，由于沖擊鉆的撓動，破碎情況會加重。

2in1灌漿工藝在裂縫周圍15cm處鉆斜孔。避免了對裂縫表層混凝土的破壞。

穿透裂縫的概率不一樣

裂縫在混凝土中的延展是一個無法預知的路徑。在裂縫表面垂直向下打孔，往往有可能不能進入到裂縫中去。灌漿料無法進入到裂縫內部，灌漿效果就體現不出來。

2in1灌漿工藝，采用的是斜孔工藝，可以在斜面準確進去裂縫內部。

灌漿針頭的留存不一樣

發泡聚氨酯灌漿，灌漿針頭不取出。2in1灌漿工藝灌漿針頭灌注完成后，需要取出，并用堵漏2#進行孔洞封堵。

灌漿針頭一般為鋁材質。鋁的熱膨脹系數為2.3*10-5/k，混凝土熱膨脹系數為1.3*10-5/k，差距較大。隨著時間的流逝，容易在灌漿針頭和混凝土交界處形成新的裂縫。

下表為2in1常見物質的熱膨脹系數

灌漿次數不一樣

發泡聚氨酯工藝采用的是聚氨酯單次灌注。灌注好的聚氨酯在混凝土內部空腔處發泡。2in1灌漿工藝采用的聚氨酯二次灌注。

背防措施的有無

發泡聚氨酯工藝沒有后續的背防措施。2in1灌漿工藝則后續有鑿槽，填充，整體背防等工藝。混凝土表面出現裂紋，在其周圍表層密實度經常也不高。需要做清理，替換，恢復原有的混凝土強度設計。

灌漿料不一樣

發泡聚氨酯工藝采用的是發泡聚氨酯作為灌漿料。其在混凝土縫隙內發泡。泡壁和混凝土搭接。泡壁內部在套消泡。擠壓填充，達到修復的目的。但發泡聚氨酯形成的是中間空腔結構，類似于蜂巢，不是一個均勻連續相。在外力的作用下（比如沉降、熱漲冷縮、荷載），容易破壁，造成封堵失效。

2in1灌漿技術采用的是CG-P105，其特性是遇水發泡，不遇水自固化密實。第一次灌注的時候，遇到水，發泡膨脹，將水擠出構造體外。第二次灌注，將第一次形成的泡孔打開，填充新的灌漿料，在無水環境下，自固化密實，形成一個均勻連續相彈性體。在遇到外力情況下，不存在破壁的問題。

工時效率

以地下室混凝土側板裂縫維修為例（裂縫位置離地面300mm左右）。發泡聚氨酯工藝工序少，施工簡便，一般2人一組，綜合考慮，一組一天（8小時）可以完成15m裂縫的維修，即：15米/2人/天。2in1灌漿技術工序相對復雜，施工工序多，綜合考量，2人一組，8小時一天，只能完成6m裂縫的維修，即：6米//2人/天。遇到高度較高的側墻和頂板，兩種工藝施工效率都會降低。

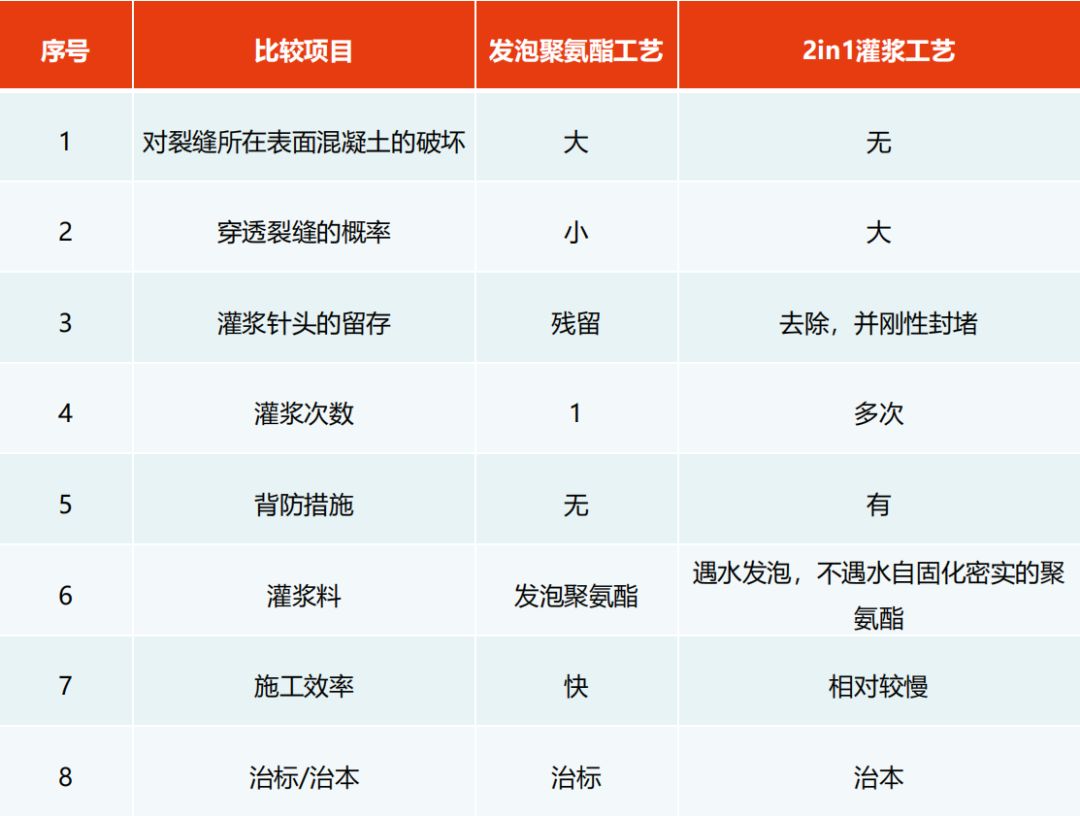

小結
