亚洲高清在线看丨欧美成人短视频丨国产日产欧产精品精品首页丨欧美自拍三级丨精产国品一二三产区区别在线观看丨台湾一级视频丨香港一级淫片免费放丨wwwxxx在线观看丨av在线进入丨朝鲜交性又色又爽又黄丨www.色就是色.com丨欧美视频一区二区三区四区丨97久久精品无码一区二区天美丨人与动牲交av免费丨日韩亚洲欧美在线com丨试看120分钟做受小视频丨妩媚尤物娇喘无力呻吟在线视频丨国产精品美女久久丨99久久免费看少妇高潮a片特黄丨中文无码不卡人妻在线看丨www.人人干丨欧美黄绝喷潮片丨2021国产精品午夜久久丨www国产精品com丨国产黄色影视

混凝土裂縫產生的因素可以分為自身因素和其他因素。混凝土本身的配方、施工、養護都會對裂縫的生成產生直接影響。結構設計不合理、外部環境作用導致溫差過大等等，這些都可以歸結到其他因素。

混凝土本身的影響

混凝土配方主要是水泥、碎石、砂等粗細骨料以及各種化學外加劑。水泥的種類繁多，初期水化熱、凝結時間各不相同。水化熱越大、細度越大，產生裂縫的概率越高。

硅酸鹽水泥、普通硅酸鹽水泥細度用比表面積表示。比表面積是水泥單位質量的總表面積（㎡/kg）。國家標準（GB175－2007）規定，硅酸鹽水泥比表面積應大于300㎡/kg;礦渣硅酸鹽水泥、火山灰質硅酸鹽水泥、粉煤灰硅酸鹽水泥和復合硅酸鹽水泥的細度以篩余表示，其80μm方孔篩篩余不大于10%或45μm方孔篩篩余不大于30%。水泥中混合材的種類和摻量也會影響水泥的顆粒級配，摻石灰石、火山灰類易磨性好的混合材的水泥中細顆粒含量會增加。摻礦渣、磷渣等易磨性差的混合材的水泥中細顆粒含量較少。不同粉磨系統（開路粉磨系統、閉路粉磨系統）所生產的水泥的顆粒級配也不同。多種水泥生產的因素，造成了細度范圍寬窄不一，反應到工程實踐，就是容易產生裂縫。

碎石和砂等骨料的含泥量過高也是裂縫產生的一大誘因。含泥量過高，容易在水泥漿和骨料之間形成夾層物質，使的水泥漿和骨料不能有效粘結。影響了混凝土的整體性，造成開裂。

外加劑的摻入也是影響因素之一。減水劑的摻入，減少了拌和用水；緩凝劑的加入，延緩了水泥水化的速度，對溫度引發的收縮會造成影響；水泥膨脹劑的加入也是如此。

混凝土成形過程中體積變化

混凝土在物理和化學作用下會產生形變。比如，高滲透性溶液的侵蝕。在混凝土的全壽命周期都會有體積變化，即：初凝階段的的體積變化；初凝-終凝的體積變化；終凝-養護的體積變化。

收縮對混凝土的影響

熱脹冷縮是一切物質的固有屬性，混凝土也不例外。混凝土收縮主要可以分為以下六種：干燥收縮、自收縮、塑性收縮、化學收縮、溫度收縮和沉降收縮。

徐變

混凝土結構或者材料在長期恒定荷載作用下，變形隨時間增長的現象稱為徐變。一般認為，引起混凝土徐變的原因主要兩個：

1)當作用在混凝土構件上的應力不大時，混凝土具有黏性流動性質的水泥凝膠體，在荷載長期作用下產生黏性流動；

2)當作用在混凝土構件上的應力較大時，混凝土中微裂縫在荷載長期作用下持續延伸和發展。

其他因素的影響

混凝土結構設計的影響

ε=ΔT·α

ε——混凝土在溫度收縮情況下的相對變形量；

ΔT——溫度的變化差值；

α——線性膨脹系數。

當相對變形量ε＞εp（極限拉伸值）時，混凝土結構容易產生開裂現象。極限拉伸值和混凝土本身的設計有關聯。極限拉伸值越大，混凝土越不容易開裂。

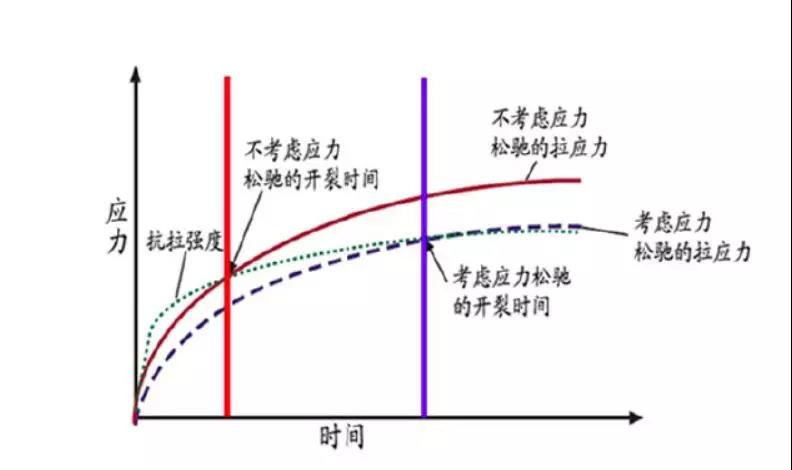

基于應力準則的混凝土開裂機理

施工過程中各因素的影響

1.不按規范施工引起的混凝土開裂——未考慮高溫對蒸發量、流動性的影響；混凝土未到強度拆模；后續養護不到位；混凝土長距離運輸造成離析

2.振搗方式不對，漏振或者過振

3.未及時養護或未能采取有效養護措施

4.外部環境及氣候影響——帶水施工，大雨天施工。溫度低于5℃施工。
